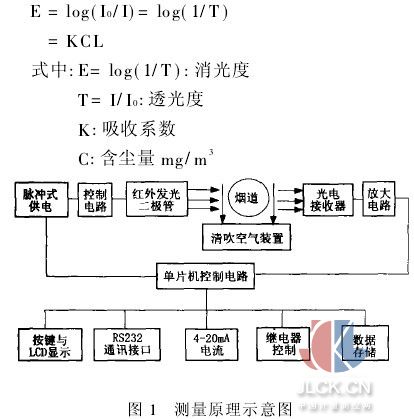

1引言 隨著我國國民經濟的迅速發展,除廢氣、廢水外,顆粒狀粉塵、煙塵向大氣排放所造成的環境污染已成為一個十分突出的問題。由于煙塵粉塵排放的顆粒粒徑很小(微米數量級),加上工業現場的惡劣環境(如高溫),給煙塵粉塵排放的監控和檢測帶來極大的困難。目前,煙塵粉塵在線監測儀大多采用國外儀器,成本高,影響了它的推廣使用,阻礙了環境治理的順利推進。 錦州華冠環境科技實業公司采用先進的電子測量技術,將光、機、電技術相結合,成功研制了HG-HC智能煙塵粉塵測量儀。該儀器功能全、成本低、可靠性高,可廣泛應用于建材工業(水泥廠、石膏產品)、煤礦、冶金企業、造紙企業、玻璃企業、鋼鐵廠的高爐、顆粒生產企業、發電廠、工業及民用鍋爐、垃圾焚化廠、硫化車間、食品加工廠等生產過程中產生的煙塵粉塵濃度和排放量的測定。完全能夠滿足現場在線測量的要求。 2工作原理 煙塵(粉塵)測量方法主要有光學法、采樣稱重法和靜電法三種。采樣稱重法不適合于在線測量。靜電法易受干擾,國內技術并不成熟。光學法又進一步分為濁度法和散射法,而濁度法是目前國外普遍采用的用來測量煙塵(粉塵)濃度的方法,這種國外儀器在國內許多單位也都得到了成功應用。光學法測量的缺點是需要保持光學鏡頭的相對清潔。對于煙道中煙塵的測量,實踐證明,通過微正壓的清潔保護風,就可實現對光學鏡頭的可靠保護。 HG-HC智能煙塵粉塵測量儀是一光學式電子儀器,是一種在線監測儀器。它的檢測原理是基于光學式檢測法中的濁度法。基于朗伯時—比爾定律,測量光透過被測物質后,由于散射和吸收而使光強減弱,通過測定光束通過被測介質前后的光強比值來定量煙塵粉塵濃度。檢測原理及系統結構如圖1所示。 當紅外光穿過含顆粒物的煙塵粉塵時,發射器紅外光源光強I0會因被測物質的散射和吸收而使接收器接收到的光強衰減為I,依據郎伯特—比爾定律:
由于消光度和含塵量與塵粒的大小和密度以及測量位置有關,所以其相關性必須通過稱重比對測量法來進行確定,實際中按下式確定含塵量:

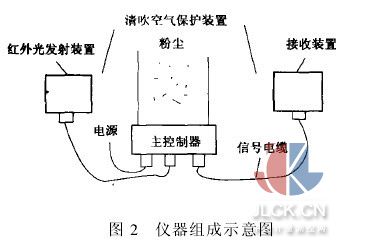

3硬件組成 儀器由紅外光發射裝置、接收裝置、主控制器、清吹空氣保護裝置和遠程操作軟件組成,如圖2所示。
發射裝置:發射紅外光信號,采用脈沖供電方式,延長了光源使用壽命; 接收裝置:接收紅外光信號,集前置放大器、光電探測器于一體; 主控制器:控制發射、接收及整個儀器的工作;單片機采用Cygnal公司的C8051F005,該單片機是完全集成的混合信號系統級芯片,在一個芯片內集成了構成一個單片機數據采集或控制系統所需要的幾乎所有模擬和數字外設及其他功能部件(包括增益可編程放大器,8路12位A/D轉換器,2路12位D/A轉換器,電壓比較器,電壓基準,SMBus/I2C,UART,SPI,4個16位定時器,5個可編程計數器陣列,看門狗定時器及電源監視器等),片內還具有32K可在系統和在應用編程的FLASH存儲器和2304字節RAM。高性能單片機的采用,既簡化了系統設計,又提高了整機可靠性和靈活性。 清吹空氣保護裝置:采用通過微正壓的清潔空氣,保護光學鏡頭不受污染,保證測量可靠性;儀器還附有遠程操作軟件。通過RS-232通訊接口,可通過PC機對儀器進行參數設置、遠程控制和數據傳輸。 4主要技術指標 ·可以連續不間斷地測量煙塵(粉塵)量; ·測量煙塵(粉塵)量的量程在0—1000mg/m3范圍內任意設定; ·煙塵(粉塵)測量瞬時值、透光度、黑度和消光度可在液晶顯示屏上選擇設定顯示; ·測量的煙塵量以4—20mA電流輸出; ·零點漂移誤差小于2%; ·量程漂移誤差小于3%; ·具有儲存功能,能夠儲存5000個測量數據; ·可通過RS232接口,由上位機(PC機)輸入煙塵(粉塵)在線監測儀的用戶參數,校準儀器,并可輸出存儲的測量數據; ·具有繼電器報警輸出,報警限可設定。 5創新點 HG-HC智能煙塵粉塵測量儀采用半導體紅外光光源,脈沖式供電,智能采樣與數字濾波算法,既保證測量的穩定性,又提高了半導體發光管的使用壽命。紅外發光二極管具有速度高、壽命長、一致性好的特點,既經濟又可用于大直徑管道或煙道的測量。 ·紅外光脈沖供電,解決了紅外發光二極管壽命與長時間測量的問題,提高了儀器的穩定性,可用于大直徑煙道的測量; ·智能采樣與去噪數字濾波算法相結合,測量和信號處理靈活性強,因而在一套裝置可以進行不同變量和濃度的測量,可排除個別的不正常值,同步計算平均值,其數學模型為:
·將前置放大器、光電探測器集于一體,既簡化了測量放大電路的設計,又提高了儀器的可靠性。 ·采用嵌入式單片機內核技術,將計算機嵌入到煙塵粉塵測量對象中,實現智能化控制,依據煙塵粉塵測量環境要求,充分考慮了物理環境(小型)、電氣/氣氛、環境(可靠)、成本(價廉)的要求;充分考慮了最小軟、硬件配置和相應的接口電路。采用內核技術,提供了一個裸設備與應用程序間的抽象層,可以在更高的層次上讀寫磁盤;允許多個程序看起來在同時運行,將處理器在其間共享;抽象了所有形式的I/O操作,提供了一個簡單的磁盤I/O抽象,而每個程序都能使用它;提供了健壯的網絡功能,尤其是TCP/IP支持。 ·可選用GPRS網絡技術,以智能煙塵粉塵測量儀軟件為平臺,通過中文短信的方式,采用自動群呼和列隊接收辦法,形成了嶄新的環保監測網絡。 ·可遠程進行參數設置及數據傳輸,通過中心控制軟件,方便地輸入用戶參數、校準儀器,并可輸出存儲的測量數據。 ·在光學系統的設計上,采用短焦距鏡頭,探測器位置可調,保證了紅外光的正確對正。 本項目產品技術來源是錦州華冠環境科技實業公司為主開發的項目,具有獨立自主的知識產權。 摘自：中國計量測控網
|
